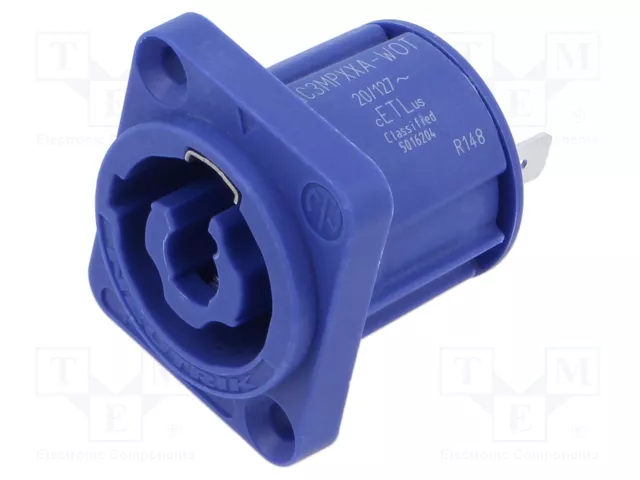

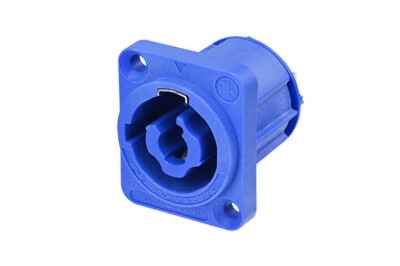

Neutrik NAC3MPXXA-WOT
Conector de entrada para aparatos eléctricos, terminales de lengüeta plana de 3/16″, color azul, sin separador de aislamiento, solo para montaje en PCB. Si no se va a montar en una PCB, elija NAC3MPXXA.
El powerCON XX es un conector de red con bloqueo. Sustituye a los acopladores de aparatos eléctricos siempre que se necesite una solución muy fiable combinada con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.
Este conector es apto para ser utilizado como parte de envolventes ignífugas según la norma IEC 62368-1.
Este acoplador de aparatos cumple con los requisitos de la norma IEC 60320-1 y de la norma UL 60320-1 con capacidad de ruptura (CBC).
Los acopladores para electrodomésticos ofrecen una resistencia eléctrica superior gracias a su diseño CBC conforme a la norma IEC 60320-1.
Los acopladores NAC3MPXXA y NAC3MPXXB están diseñados para conectarse o desconectarse en condiciones normales de uso, tanto con tensión como bajo carga, al utilizarse con conectores y enchufes de la serie FXX.
- Conector monofásico con bloqueo
- Certificado según IEC 60320-1 y UL 60320-1
UL US 498 / UL CA 498 - Certificado según UL-1977 y CAN/CSA-C22.2 No. 182.3.
- Extremadamente robusto y fiable
- Materiales UL94 V-0
- Reemplazo directo para NAC3MXXA-WOT; compatible con los conectores de cable NAC3FXXA.
- 3 contactos para línea, neutro y conexión a tierra de seguridad previa.
- Sistema de cierre giratorio rápido y sencillo Versiones Power-in (azul) y Power-out (gris) con diferentes llaves para evitar la posibilidad de mezcla
- Adecuado para recintos resistentes al fuego según la norma IEC 62368-1.
Información técnica
| Producto | |
|---|---|
| Título | NAC3MPXXA-WOT |
| Género | masculino |
| Eléctrico | |
|---|---|
| Resistencia de contacto | ≤ 2 mΩ |
| Rigidez dieléctrica | 4 kVcc / 2,8 kVca |
| Resistencia de aislamiento | > 1 GΩ (después de la prueba de calor húmedo IEC 68-2-30) |
| Número de contactos eléctricos | 2 + PE |
| Clasificación de Europa | EN 60320-1: 16 A 250 V CA |
| Clasificación EE. UU. / Canadá | cUL 60320-1: 20 A 127 V CA UL EE. UU. 498: 20 A 127 V CA UL CA 498: 20 A 127 V CA |
| UL 1977: 20 A 250 V CA | |
| Mecánico | |
|---|---|
| Vida | > 5000 ciclos de apareamiento |
| Tamaño del cable | 2,5 mm² |
| Tamaño del cable | 12 AWG |
| Material | |
|---|---|
| Recubrimiento por contacto | Agricultura |
| Elemento de bloqueo | Acero inoxidable |
| Caparazón | Poliamida (PA 6.6) |
| Contactos | Aleación de cobre |
| Ambiental | |
|---|---|
| Inflamabilidad | UL 94 V-0 |
| Clase de protección | IP 20 |
| Rango de temperatura | -30 °C a +80 °C |
| Soldabilidad (para PCB) | Cumple con la norma IEC 68-2-20 |
