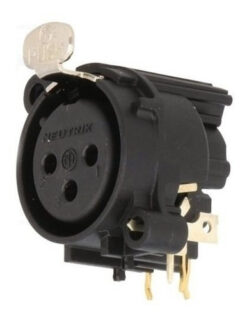

Neutrik NC3FAH2
Conector XLR hembra de 3 polos, conexión a tierra: contacto de tierra separado para la carcasa del conector de acoplamiento y el panel frontal, montaje en placa de circuito impreso horizontal
El conector `State of the Art`. Conector de panel de montaje en PCB XLR con cuerpo de plástico redondo. Estos tienen el tamaño más pequeño y la mayor densidad de empaquetamiento (23 mm entre centros). Contactos tipo tulipán de nuevo diseño con chapado en oro duro y áreas de contacto pulidas. Componente reconocido por UL.
Información técnica
| Producto | |
| Título | NC3FAH2 |
| Tipo de conección | XLR |
| Género | Hembra |
| Eléctrico | |
| Capacitancia entre contactos | ≤ 4pF |
| Resistencia de contacto | ≤ 6 mΩ |
| Resistencia dieléctrica | 1,5 kV CC |
| Resistencia de aislamiento | > 10 GΩ (inicial) |
| Corriente nominal por contacto | 6 A |
| Tensión nominal | < 50 V |
| Opciones de puesta a tierra | Contacto de tierra separado conectado a la carcasa del conector de acoplamiento y al panel frontal, sin conexión al Pin 1 |
| Mecánico | |
| Fuerza de inserción | ≤ 20N |
| Fuerza de retirada | ≤ 20N |
| Toda la vida | > 1000 ciclos de apareamiento |
| Tamaño del cable | |
| Alambrado | Montaje de placa de circuito impreso horizontal |
| Dispositivo de bloqueo | Cerradura de pestillo |
| Dirección de montaje | Montaje trasero |
| Forma del chasis | A |
| Montaje | Un tornillo |
| Material | |
| Contactos | Bronce (CuSn6) |
| Insertar | Poliamida (PA 6.6 30% GR) |
| Elemento de bloqueo | Acero Ck67 |
| Ambiental | |
| Aprobaciones | el |
| inflamabilidad | UL 94 V-0 |
| Cumplimiento estándar | CEI 61076-2-103 |
| clase de protección | IP 40 |
| soldabilidad | Cumple con IEC 68-2-20 |
| Rango de temperatura | -30 °C a +80 °C |
